مقياس ضغط أنبوب بوردون
تطبيق مقياس ضغط أنبوب بوردون
إمدادات المياه
مصنع المعالجة الكيميائية
الري الزراعي
السيارات
البحرية
الفضاء
التدفئة والتهوية وتكييف الهواء
ميزة مقياس ضغط أنبوب بوردون
منخفض الكلفة
بناء بسيط
دقة قياس عالية
متوفرة في مجموعة متنوعة واسعة
استخدم مع تطبيق الاهتزاز الثقيل وحمل الضغط الديناميكي
المعايير المرجعية لمقياس ضغط أنبوب بوردون
ANSI B40.1.0 تحديث
EN837
مبدأ التشغيل لمقياس ضغط أنبوب بوردون
 | يتم توصيل مقياس الضغط هذا بخط أنابيب في أنبوب المدخل (A). يتم تثبيت أنبوب المدخل في مكانه بواسطة كتلة المقبس (B) ، ويتدفق الضغط إلى الطرف الثابت لأنبوب Bourdon (C). يتم توزيع الضغط من خلال أنبوب بوردون على شكل حرف C (D). نتيجة لهذا الضغط ، يستقيم الشكل C. يربط المحور والدبوس المحوري (E) حركة الاستقامة مع ترس القطاع (F) عند الطرف المتحرك لأنبوب بوردون. نظرًا لنظام التروس ، يتم تضخيم الحركة في الطرف المتحرك لأنبوب بوردون بحيث يؤدي تغيير طفيف جدًا في الضغط إلى حركة كبيرة لإبرة المؤشر (G). بشكل عام ، يتحرك المؤشر من اليسار إلى اليمين في مسار دائري على مقياس معاير. سيؤدي انخفاض الضغط إلى عودة أنبوب بوردون إلى موضعه الأصلي. |
فئة مقياس ضغط أنبوب بوردون
مقياس الضغط الجاف القياسي
مقياس الضغط الجاف القياسي مناسب لقياس ضغط السائل أو الغاز أو البخار أو الفراغ غير البلوري وغير الملموس ، وليس لديه خطر الانفجار ولا يؤدي إلى تآكل الفولاذ وسبائك النحاس.
الحجم الاسمي | 1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150) |
|
نطاق الضغط | {0} - 0 إلى 24 بارًا ، 0—1000 شريط | |
دقة | ± 1 بالمائة ، ± 1.6 بالمائة ، ± 2.5 بالمائة | |
درجة حرارة العمل. | درجة -20 --70 | |
قضية | الفولاذ المقاوم للصدأ والصلب والبلاستيك | |
أنبوب بوردون | البرونز الفسفوري | |
اتصال | النحاس أو الفولاذ المقاوم للصدأ |
|
حركة | النحاس أو الفولاذ المقاوم للصدأ | |
يتصل | ألومنيوم ، أسود | |
نافذة او شباك | زجاج أو بلاستيك | |
خيط | 1/8 "، 1/4" ، 3/8 "، 1/2" PT BSP NPT | |
اتصال | 1/2 "، 3/8" ، 1/4 "، 1/8" BSP NPT PT |

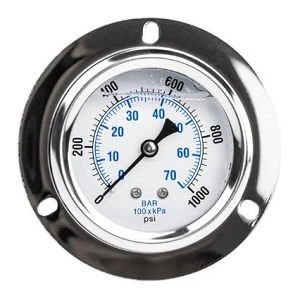

مقياس الضغط المملوء بالسائل
يملأ مقياس الضغط المملوء بالسائل بسائل مثبط مع أداء جيد لمقاومة الصدمات ، وهو مناسب للمواقع التي يتغير فيها ضغط المتوسط بشكل مكثف وتوجد صدمة الضغط أو يتم تحرير الضغط فجأة ، ويمكنه قياس الغاز والسائل ، إلخ.
الحجم الاسمي | 1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150) |
|
نطاق الضغط | {0} - 0 شريط ، 0—1000 شريط | |
دقة | ± 1 بالمائة ، ± 1.6 بالمائة ، ± 2.5 بالمائة | |
درجة حرارة العمل. | درجة -20 --70 | |
قضية | ستانلس ستيل | |
جرس | الفولاذ المقاوم للصدأ ، نوع الحربة أو النوع المجعد | |
أنبوب بوردون | البرونز الفوسفوري أو الفولاذ المقاوم للصدأ | |
اتصال | النحاس أو الفولاذ المقاوم للصدأ | |
حركة | النحاس أو الفولاذ المقاوم للصدأ |
|
يتصل | ألومنيوم ، أسود | |
نافذة او شباك | زجاج أو بلاستيك | |
خيط | 1/8 "، 1/4" ، 3/8 "، 1/2" PT BSP NPT | |
اتصال | 1/2 "، 3/8" ، 1/4 "، 1/8" BSP NPT PT | |
يملأ | الجلسرين (قياسي) | |
حشية / غطاء تعبئة | النيوبرين أو هلام السيليكا |

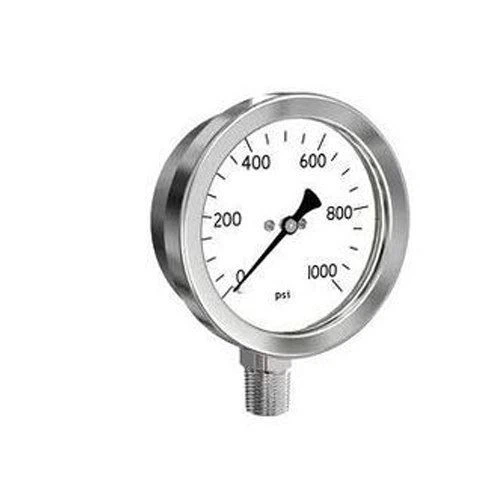

مقياس ضغط الفولاذ المقاوم للصدأ
مقياس ضغط الفولاذ المقاوم للصدأ مناسب لقياس ضغط السائل والغاز والساق أو الفراغ ، وهو غير بلوري وغير ملموس ، ولا يتعرض لخطر الانفجار ولا يؤدي إلى تآكل الفولاذ.
الحجم الاسمي | 1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150) |
|
نطاق الضغط | {0} - 0 شريط ، 0—1000 شريط | |
دقة | ± 1 بالمائة ، ± 1.6 بالمائة ، ± 2.5 بالمائة | |
درجة حرارة العمل. | درجة -20 --70 | |
قضية | الفولاذ المقاوم للصدأ مع تنفيس الضغط | |
جرس | الفولاذ المقاوم للصدأ ، نوع الحربة | |
أنبوب بوردون | ستانلس ستيل | |
اتصال | ستانلس ستيل | |
حركة | ستانلس ستيل |
|
يتصل | ألومنيوم ، أسود | |
نافذة او شباك | زجاج | |
خيط | 1/8 "، 1/4" ، 3/8 "، 1/2" PT BSP NPT | |
اتصال | 1/2 "، 3/8" ، 1/4 "، 1/8" BSP NPT PT | |
يملأ | الجلسرين (قياسي) | |
حشية / غطاء تعبئة | النيوبرين أو هلام السيليكا |
